실제 측정값과 비교 결과를 한 화면에서 확인
실제 앱 화면에서 Rp·L과 변화량, 밀착도, 기준 시료와의 위치 관계를 확인합니다.
PORTABLE DEVICE / METAL SENSOR / MOBILE APP
10 / SELECTED WORKAuTRUE

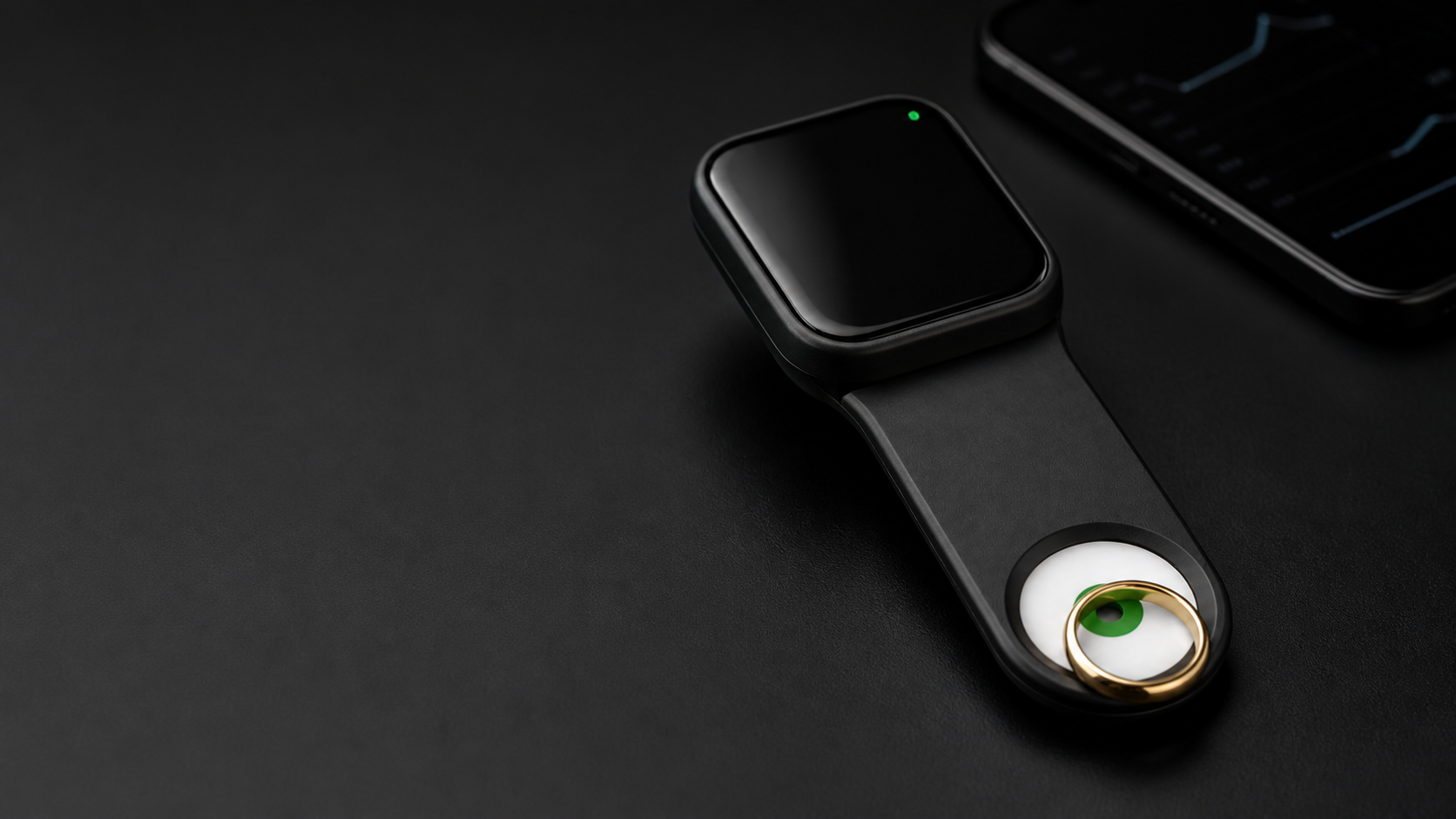

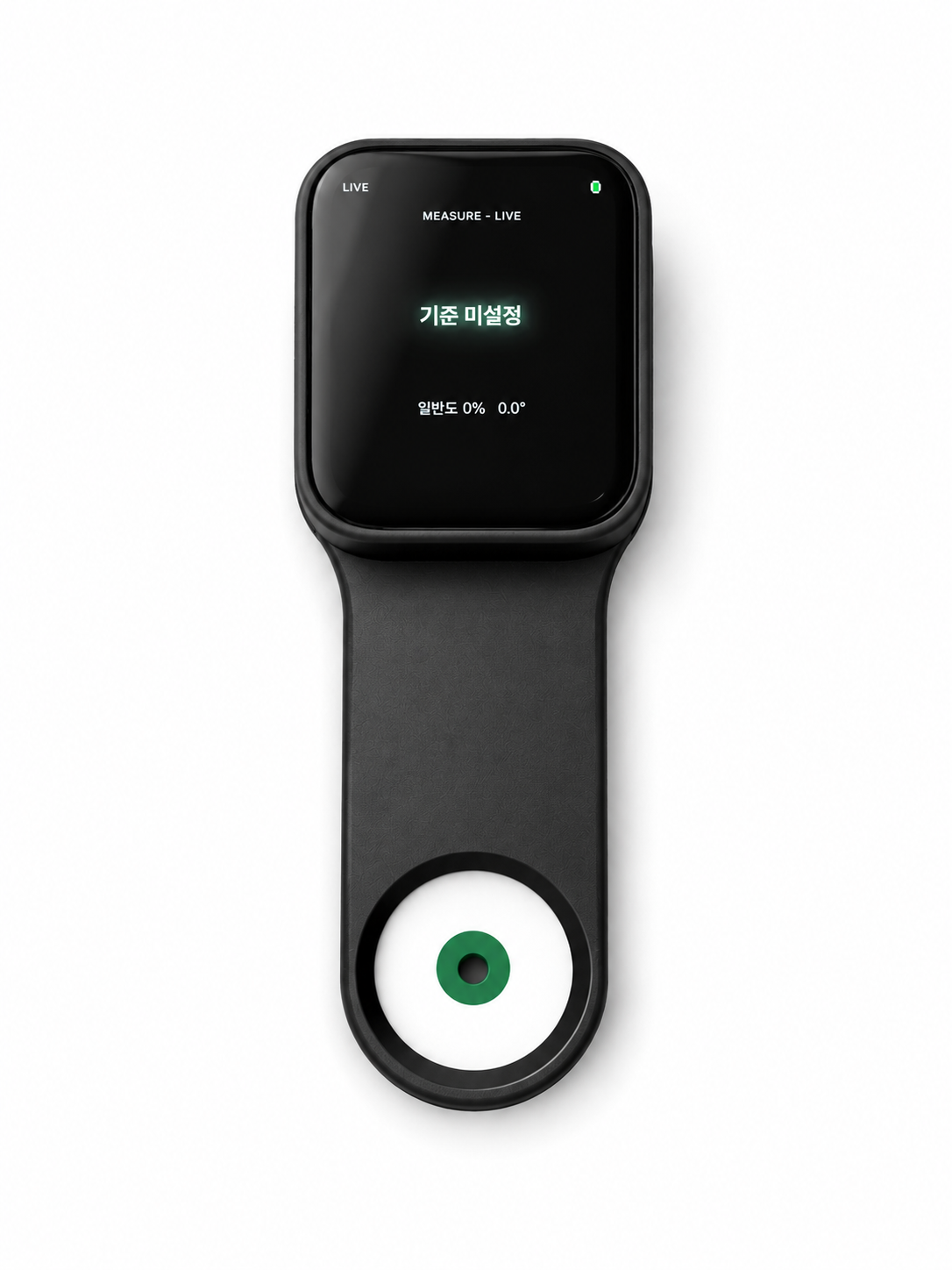

METAL REFERENCE DEVICE
금속 시료를 기준 시료와 비교하는 휴대형 측정기.
AuTRUE는 금속 시료에서 측정한 값을 기준 시료와 비교합니다. 측정은 기기에서 진행하고 결과는 앱에 기록합니다.
- TYPE
- PORTABLE DEVICE
- SIGNAL
- Rp · L
- LINK
- BLE · MOBILE APP
PORTABLE DEVICE / METAL SENSOR / MOBILE APP
PROJECT BACKGROUND / REQUIREMENTS
기준 시료를 등록한 뒤 같은 조건으로 비교합니다.
먼저 센서를 비운 상태에서 기준을 잡고, 품목별 기준 시료를 등록합니다. 측정할 시료를 같은 위치에 올리면 Rp와 L 값을 기준값과 비교합니다.
기기 화면은 측정 순서를 안내합니다. 앱에서는 품목을 선택하고 결과와 이력을 확인할 수 있습니다. 결과는 참고용이며 금속의 순도나 진위를 확정하지 않습니다.
PRODUCT OVERVIEW / DEVICE · SENSOR · APP
기기에서 측정하고 앱에서 기록합니다.
화면이 있는 측정기와 금속 센서, 모바일 앱으로 구성했습니다.
- 02
- SENSOR VALUES
- 1.5S
- MEASUREMENT
- BLE
- APP LINK
금속에 반응하는 두 값을 측정
센서가 금속에 반응하는 Rp와 L 값을 측정합니다.
측정 상태와 안내를 기기 화면에서 바로 확인
화면에서 기준 설정과 측정 진행 상태를 확인합니다.
ACTUAL APP / RUNNING SCREENS
측정 전 과정은 실제 앱 화면으로 확인할 수 있습니다.
측정 대상 선택, 실시간 신호, 분석 결과, 기록과 장치 관리까지 핵심 화면만 선별했습니다.

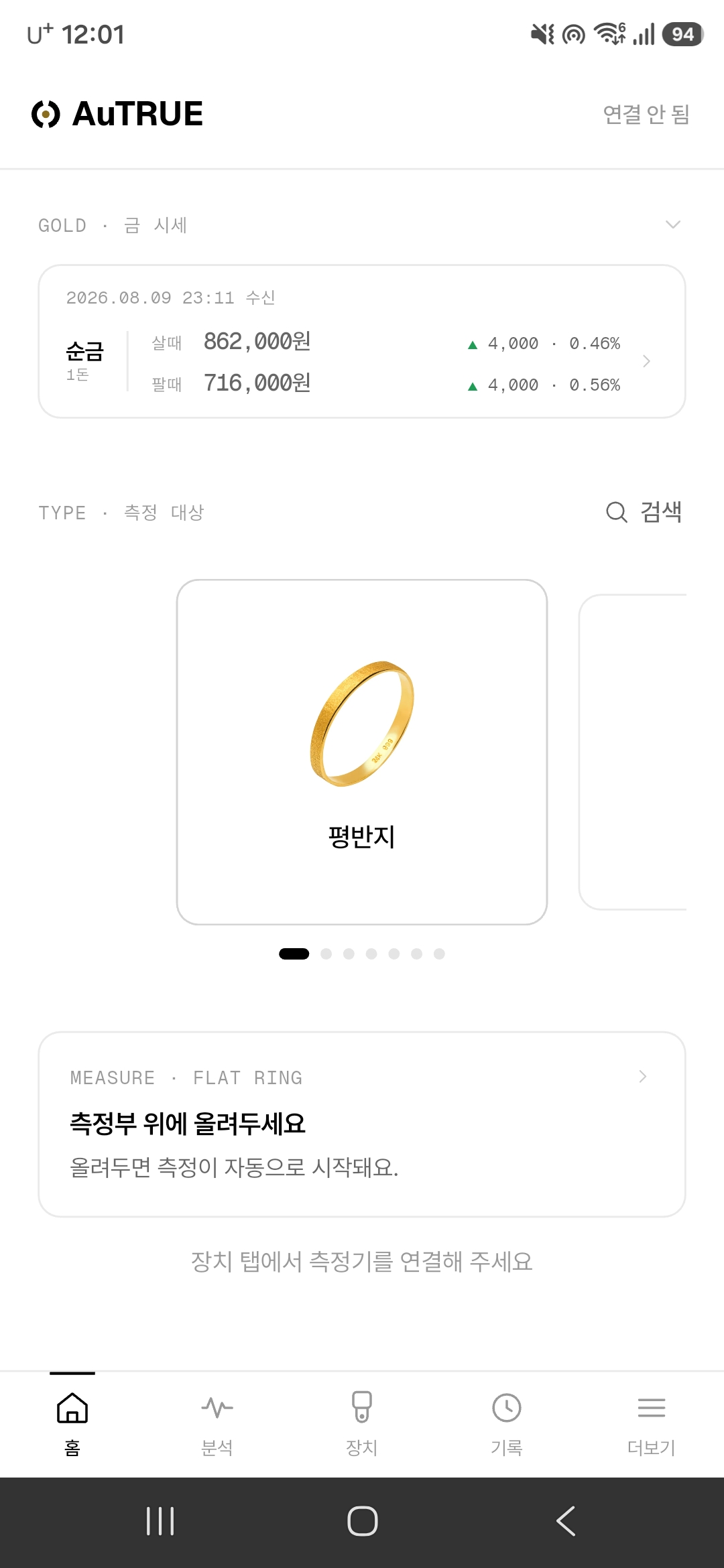

평반지 측정 선택
금 시세를 확인하고 등록된 시료 형상에서 측정 대상을 고릅니다.

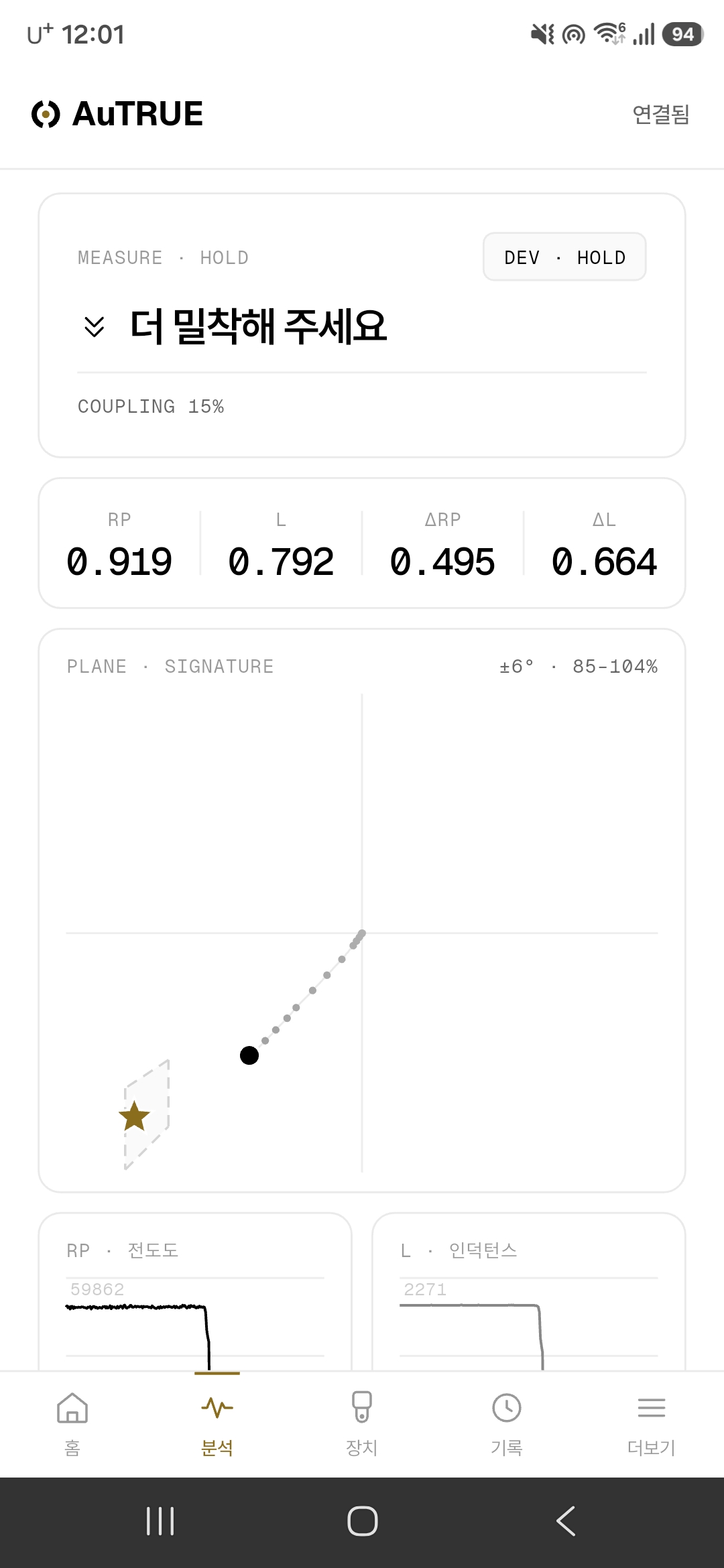

실시간 측정
Rp와 L의 변화, 밀착 상태와 기준 시료 대비 신호 위치를 실시간으로 확인합니다.

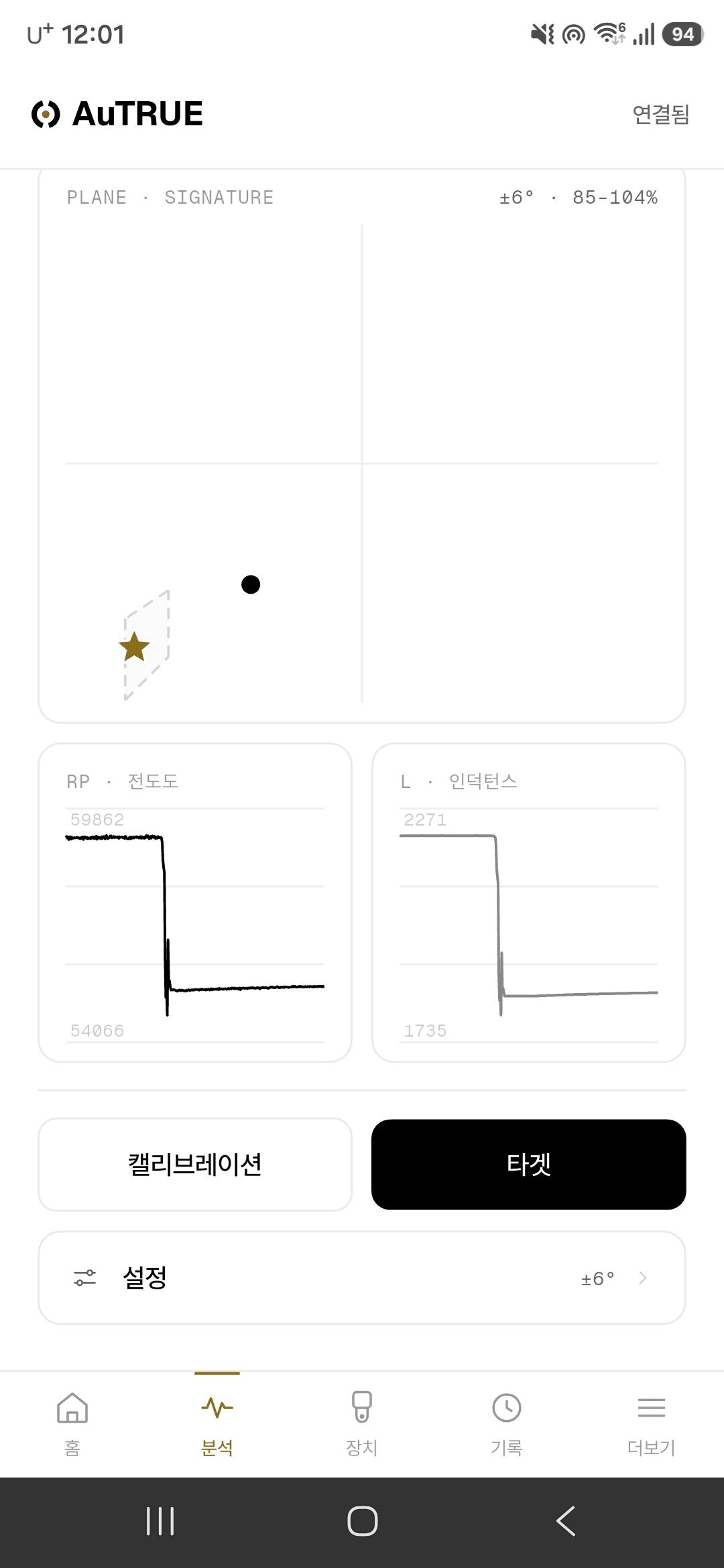

신호 상세 확인
기준 시료와 현재 신호의 위치, Rp·L 추이와 측정 설정을 한 화면에서 확인합니다.

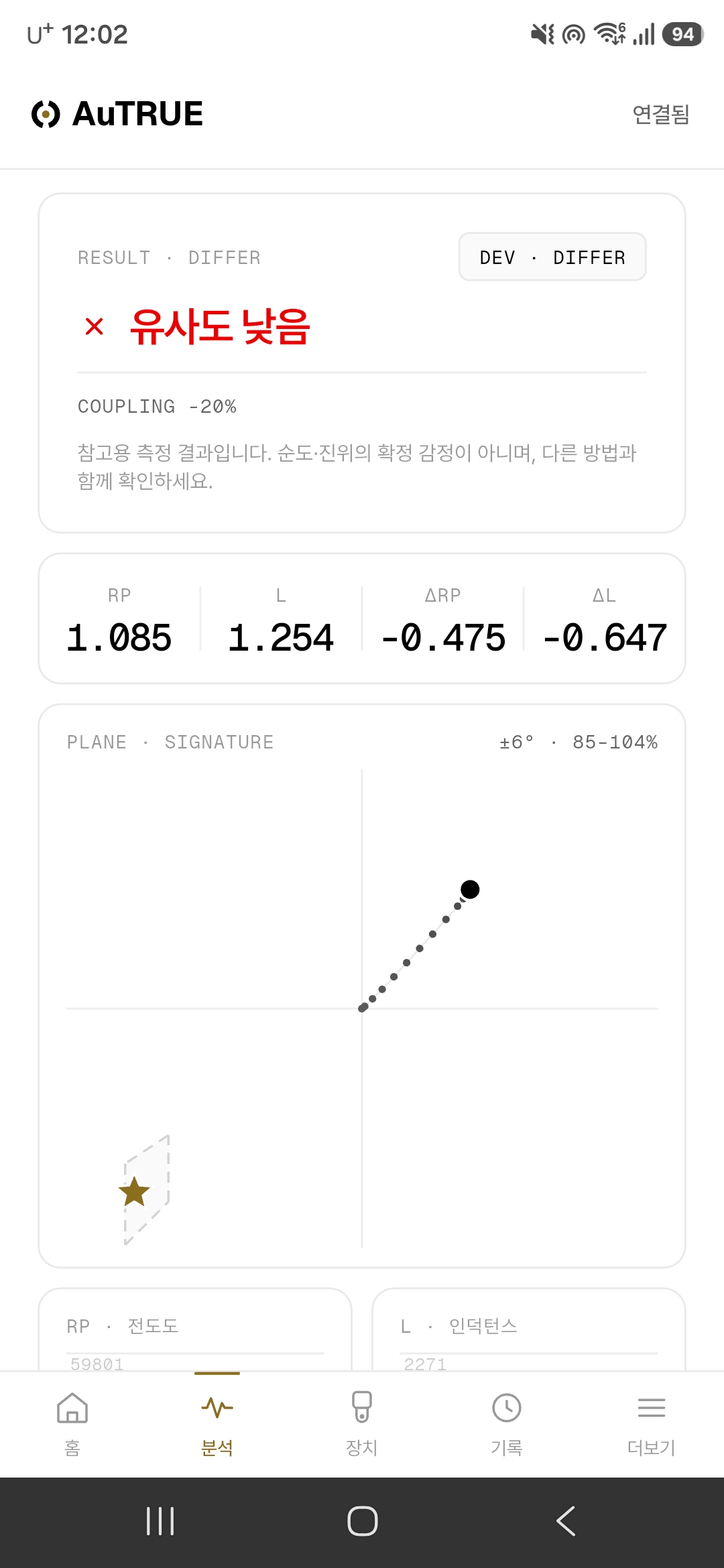

분석 결과
Rp·L과 변화량, 밀착도, 기준 시료 대비 신호 위치를 함께 표시합니다.

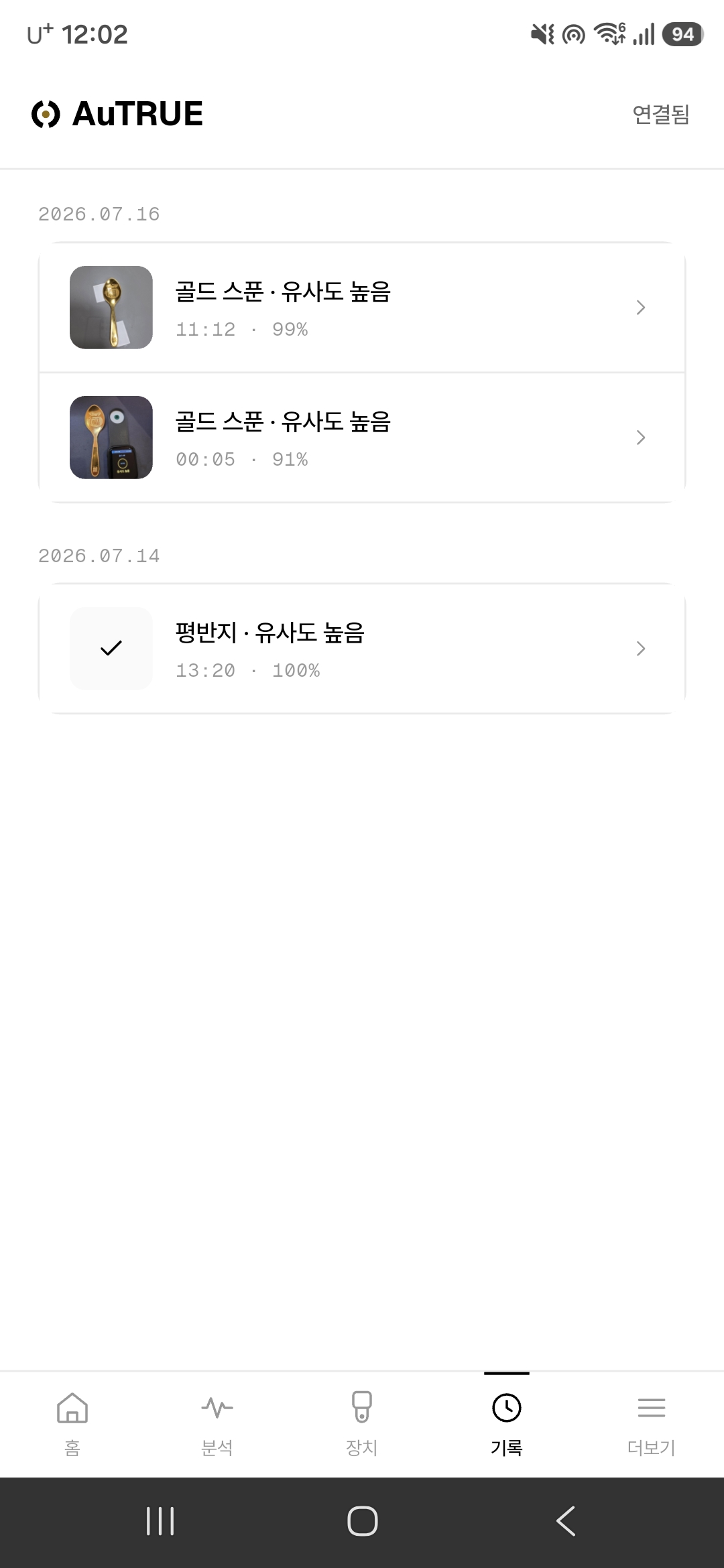

측정 기록
시료 사진, 측정 대상, 결과와 밀착도를 날짜별로 보관합니다.

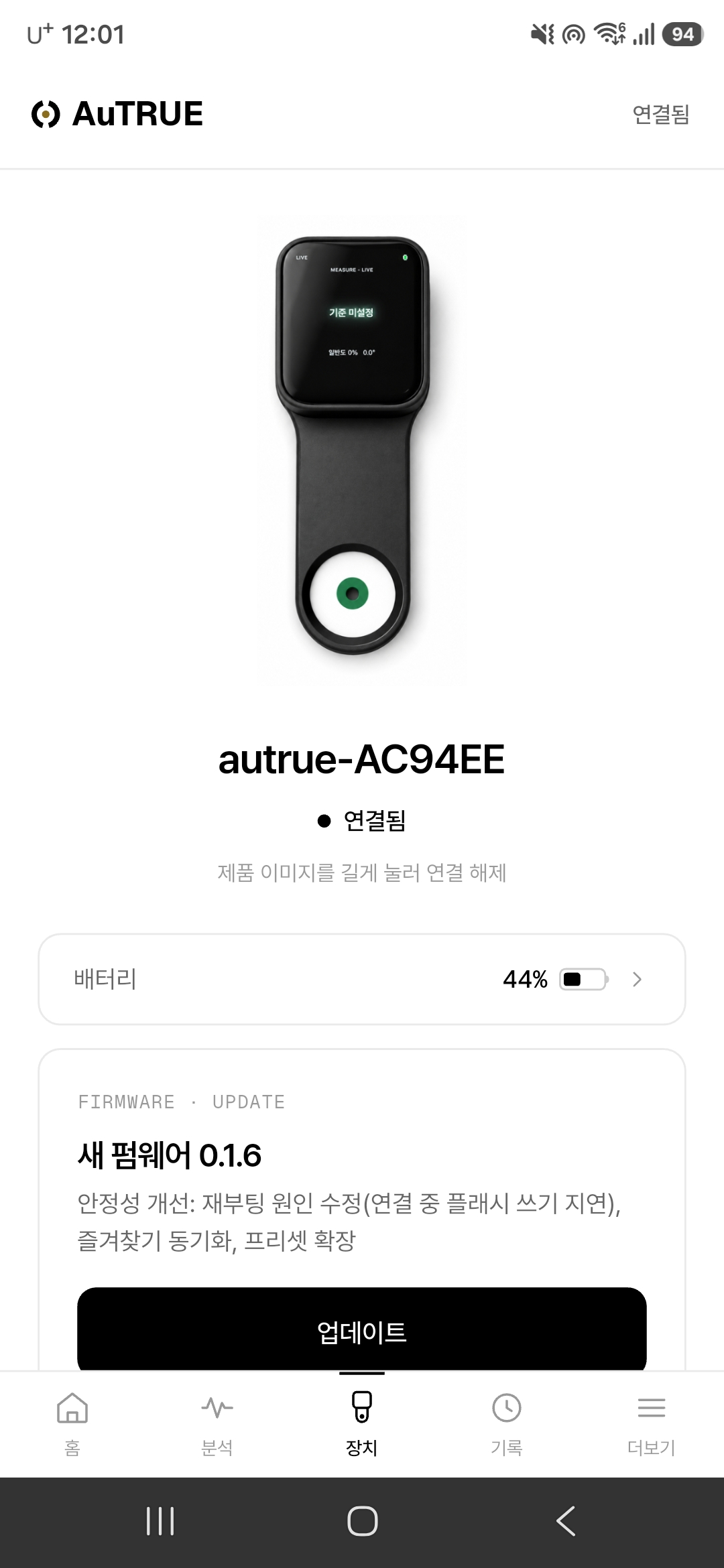

장치 관리
연결 상태와 배터리를 확인하고 장치 펌웨어를 업데이트합니다.
MEASUREMENT PRINCIPLE / EDDY CURRENT
코일의 자기장과 금속의 와전류가 서로 영향을 주고받습니다.
센서 코일에 교류를 흘리면 시간에 따라 변하는 자기장이 생깁니다. 금속을 코일 가까이에 놓으면 표면에 와전류가 유도되고, 이 전류가 만든 반대 방향의 자기장이 다시 코일에 영향을 줍니다. AuTRUE는 이때 달라지는 인덕턴스 L과 등가 병렬 저항 Rp를 측정합니다.
- 01
교류 자기장 생성

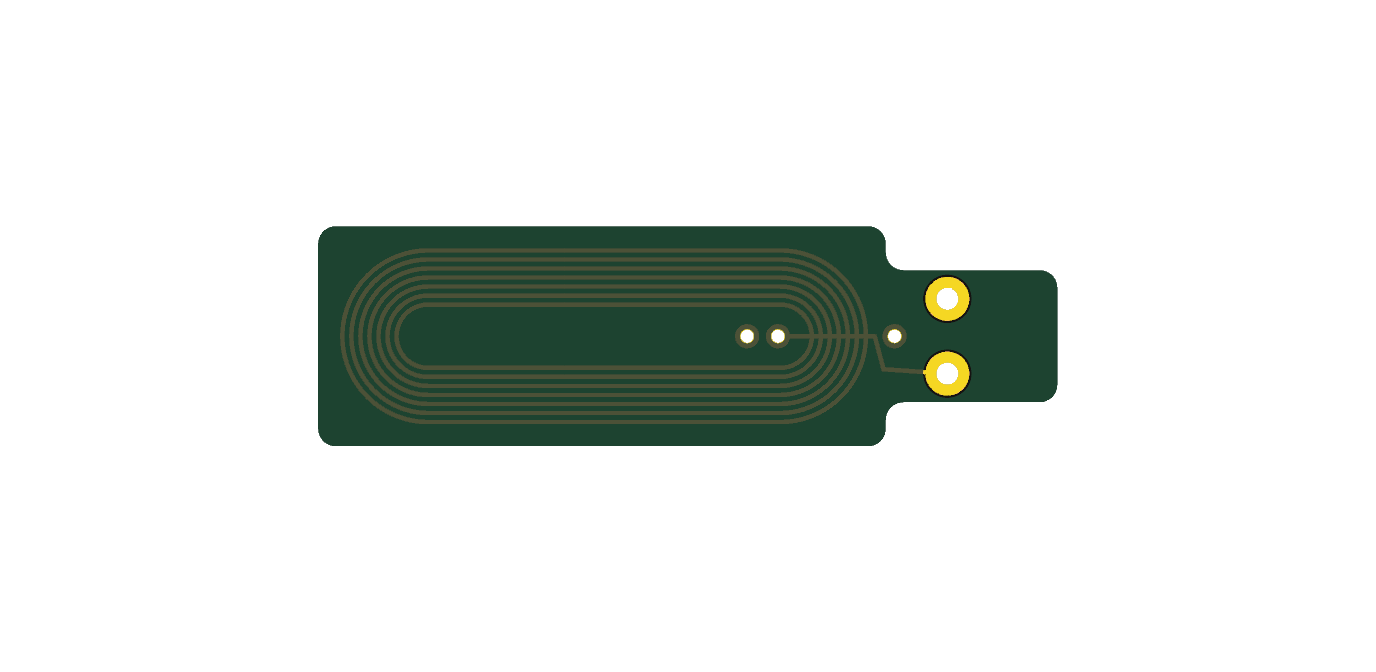

LC 센서 코일에 교류를 인가해 금속 방향으로 변하는 자기장을 만듭니다.
- 02
와전류 유도
전도성 시료가 가까워지면 금속 표면에 고리 모양의 전류가 흐릅니다.
- 03
코일 응답 변화
와전류의 반작용 자기장과 에너지 손실이 코일의 L과 Rp를 바꿉니다.
- 04
기준 시료와 비교
같은 위치에서 측정한 L·Rp의 변화량을 등록된 기준값과 비교합니다.
Inductance
와전류가 만든 반대 방향의 자기장은 코일의 유효 인덕턴스를 변화시킵니다. LC 회로의 공진 주파수를 읽어 L의 변화를 계산합니다.
Parallel loss
코일과 금속에서 소모되는 에너지는 LC 회로의 등가 병렬 저항으로 나타납니다. 금속의 전기적 특성과 시료 간격이 Rp에 함께 반영됩니다.
Reference pattern
한 값만 보는 대신 두 값의 변화 방향과 크기를 함께 사용합니다. 같은 형상과 위치에서 기준 시료가 만든 패턴과 비교합니다.
측정 위치와 방향, 코일과 시료 사이의 간격을 일정하게 유지해야 합니다. AuTRUE의 결과는 같은 조건에서 등록한 기준 시료와의 반응 유사도를 보여주는 참고 정보이며, 금속의 순도·성분·진위를 직접 확정하는 분석 결과가 아닙니다.
SERVICE FLOW / HOW IT WORKS
HOW IT WORKS.
- 01
Calibrate
센서를 비운 상태에서 기준을 잡습니다.
- 02
Choose
측정할 품목의 기준 시료를 선택합니다.
- 03
Measure
시료를 올리고 1.5초 동안 측정합니다.
- 04
Review
결과를 기준값과 비교하고 기록합니다.
PROJECT SCOPE / DEVELOPMENT
WHAT WE
BUILT.
Portable device
화면과 센서를 하나의 기기에 구성했습니다.
Metal sensor
금속에 반응하는 두 값을 측정합니다.
Measurement guide
기기 화면에서 측정 순서를 안내합니다.
Reference samples
품목별 기준값을 저장하고 불러옵니다.
App connection
BLE로 기기와 앱을 연결합니다.
Measurement history
앱에서 결과와 이력을 확인합니다.
PROJECT MATERIAL / HARDWARE & INTERFACES
PROJECT DETAILS.
